SUN-PLC 平面波導型光分路器

型號: SUN-PLC

平面波導分路器，低插入損耗，低光偏振相關性損耗

    主要特點

  • 低插入損耗
  • 低光偏振相關性損耗
  • 高可靠性，穩定性
  • 通道均勻性好
  • 描述
  • 規格
  • 訂購信息
  • 應用
  • 常見問題解答
  • 產品視頻
  • Sun Telecom的SUN-PLC系列平面波導型光分路器（簡稱PLC分路器）是一種基於石英基板的集成波導光功率分配器件。PLC分路器具有體積小，可靠性高，工作波長範圍寬等特點，廣泛應該用於無源光網絡中光信號的分路。
  • 技術指標
    項目 參數
    類型 1x2 1x4 1x8 1x16 1x32 1x64
    波長範圍（nm） 1260~1650
    插入損耗（dB） ≤3.8 ≤7.1 ≤10.2 ≤13.5 ≤16.8 ≤20.1
    均勻性（dB） ≤0.5 ≤0.6 ≤0.8 ≤1.2 ≤1.5 ≤2.0
    偏振相關損失（dB） ≤0.2 ≤0.3 ≤0.3 ≤0.3 ≤0.3 ≤0.5
    回波損耗（dB） ≥50 (UPC)
    ≥55 (APC)
    方向性（dB） ≥55
    波長相關性損耗（dB） ≤1.0
    尾纖長度（m） 1.0（±0.1），可依據客戶要求定制
    光纖類型 ITU G657A1，可依據客戶要求定制
    工作溫度（℃） -40~+85
    儲存溫度（℃） -40~+85
    類型 2x2 2x4 2x8 2x16 2x32 2x64
    波長範圍（nm） 1260~1650
    插入損耗（dB） ≤4.1 ≤7.4 ≤10.5 ≤13.8 ≤17.1 ≤20.3
    損耗均勻性（dB） ≤0.5 ≤0.6 ≤0.8 ≤1.2 ≤1.5 ≤2.0
    光偏振相關損失（dB） ≤0.2 ≤0.3 ≤0.3 ≤0.3 ≤0.3 ≤0.5
    回波損耗（dB） ≥50 (UPC)
    ≥55 (APC)
    方向性（dB） ≥55
    波長相關性損耗（dB） ≤1.0
    尾纖長度（m） 1.0（±0.1），可依據客戶要求定制
    光纖類型 ITU G657A1，可依據客戶要求定制
    工作溫度（℃） -40 ～ 85
    儲存溫度（℃） -40 ～ 85
    注：1.產品光學性能指標不包含連接器損耗和適配器損耗。
        2.如果ABS封裝的尾纖長度>1.5m，插損最大額外增加0.3dB。
        3.微型模組式分路器常規是0.9mm白色海萃護套

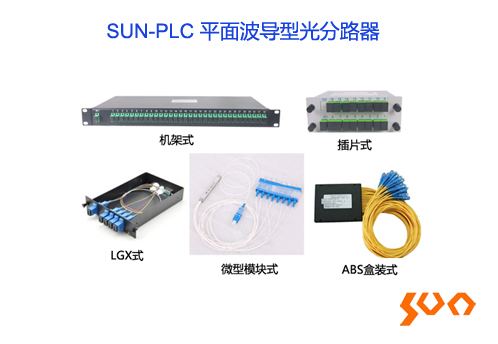

    封裝尺寸
    PLC 類型 ABS盒裝式 （mm） 微型模組式 （mm） 機架式 （mm） 插片式 （mm） LGX 式（mm） 裸光纖式（mm）
    1 x 2 100 x 80 x 10 60 x 7 x 4 483 x 250 x 44 130x 100 x 25 155.5 x129 x 29 40 x 4 x 4
    1 x 4
    1 x 8
    1 x 16 120 x 80 x 18 60 x 12 x 4 130 x 100 x 50 - 50 x 7 x 4
    1 x 32 80 x 20 x 6 130 x 100 x 102
    1 x 64 140 x 114 x 18 100 x 40 x 6 483 x 250 x 88 130 x 100 x 200 80 x 20 x 6
    2 x 2 100 x 80 x 10 60 x 7 x 4 483 x 250 x 44 130x 100 x 25 - 40 x 4 x 4
    2 x 4 50 x 7 x 4
    2 x 8
    2 x 16 120 x 80 x 18 60 x 12 x 4 130 x 100 x 50
    2 x 32 80 x 20 x 6 130 x 100 x 102 80 x 20 x 6
    2 x 64 140 x 114 x 18 100 x 40 x 6 483 x 250 x 88 130 x 100 x 200

  • 訂購資訊

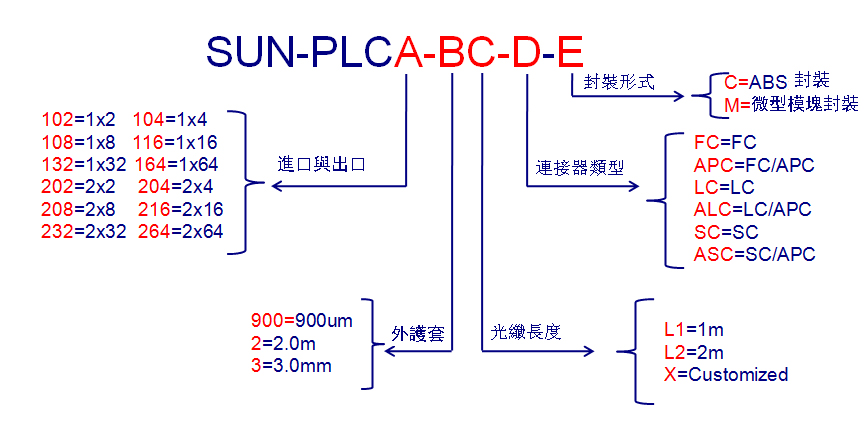

    1） ABS盒裝式&微型模組式

    l 微型模組式PLC僅有250um裸光纖（顏色可選）或者900um 外被可選

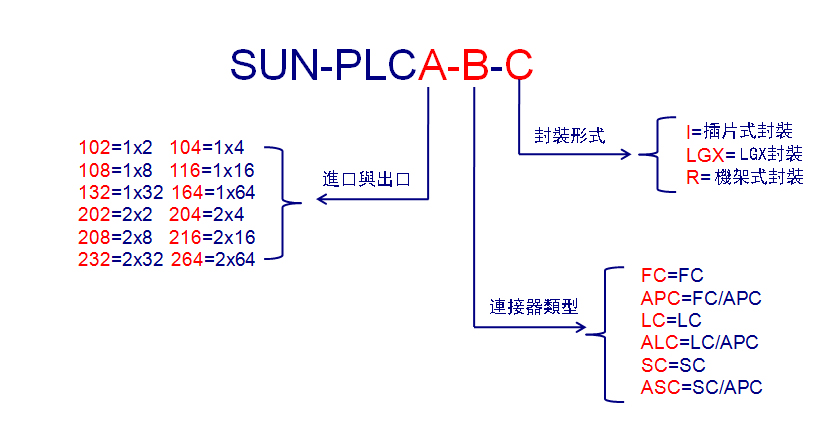

    2） 機架式&插片式&LGX式

    l 機架式PLC可選擇最大分路數為2:64
    l 插片式PLC可選擇最大分路數為1:64
    l LGX式 PLC可選擇最大分路數為2:32

    例：
    SUN-PLC116-2L1-FC-C
    1x16 PLC（平面波導），ABS盒裝；2.0mm PVC光纖外被，G657A1，帶FC/UPC連接器；出纖長度：1m；盒體尺寸：120mm（長）X 80mm（寬）X 18mm（高）
  • ● 光纖到戶
    ● CATV系統
    ● PON系統
