SUN-OPGW 光纖複合架空地線光纜

型號: SUN-OPGW

OPGW光纜,鋁包鋼線,2~48芯

    主要特點

  • 層絞式結構
  • 鋁包鋼線和鋁合金線鎧裝保護
  • 填充防腐蝕油膏
  • 適合重負載和大跨距安裝
  • 適用於110KV以上高壓輸電線路
  • 描述
  • 規格
  • 訂購信息
  • 應用
  • 常見問題解答
  • 產品視頻
  •   Sun Telecom的SUN-OPGW光纖複合架空地線光纜是一種雙功能光纜,其功能相當於一根地線,並同時可以提供語音、視頻或數據信號的傳輸。光纜設計安裝在輸配電線路上,保護光纖免受環境條件(閃電、短路、負載)的影響,以確保信號傳輸的可靠性。
  • 光纖特性
    專案 參數
    模場直徑(um) B1.1(G652.D) 9.1~10.3±0.7
    B4(G655) 9.6±0.7
    包層直徑(um) 125.0±1
    包層不圓度(%) ≤1.0
    塗層直徑(um) 245±10
    衰減係數(dB/km) 1310nm   <0.35
    1550nm B1.1(G652.D) <0.21
    B4(G655) <0.21
    色散係數(Ps(nm.km)) 1288~1330nm <3.5
    1550nm <18
    零色散波長(nm) 1300~1324
    最大零色散斜率(Ps(nm2.km)) 0.093
    截止波長(nm) B1.1(G652.D) ≤1260
    B4(G655) ≤1480


    光纜參數

    專案 參數
    橫截面積(mm2 81.43 88.36 92.68
    光纖芯數 16 24 48
    光纜直徑(mm) 12 12.5 13.2
    光纜重量(kg/km) 541 612 641
    中心層鋁包鋼數量/直徑(根/mm) 鋁包鋼線 1/2.4 1/2.5 1/2.6
    第一層鋁包鋼數量/直徑(根/mm) 鋁包鋼線 5/2.4 5/2.5 4/2.5
    不銹鋼管 1/2.4 1/2.5 2/2.5
    絞合方向
    第二層鋁包鋼數量/直徑(根/mm) 鋁包鋼線 12/2.4 12/2.5 11/2.8
    絞合方向
    成纜後衰減dB/km 單模光纖@1310nm ≤0.36
    單模光纖@1550nm ≤0.22
    機械特性
    楊氏模量(kN/ mm² 149.7 162 162
    額定拉斷力(RTS)(kN) 94 109 112
    短路電流40~200℃,0.25s)(kA) 12.48 12.43 13.42
    最大允許應力(MAT)(N/ mm² 465 496.8 486
    年平均運行應力(EDS)(N/ mm² 174-290 186-310 182-303
    熱膨脹係數(10-6/℃) 12.9 13 13
    20°C直流電阻(Ω/km) 0.943 0.976 0.931
    短路電流容量(kA2s) 38.92 38,64 45.04
    彎曲半徑(mm) 動態 250 240 264
    靜態 188 180 198
    安裝溫度(°C) -10~+50
    存儲溫度(°C) -40~+70

    注:光纜橫截面積、光纜短路電流容量、光纜額定拉斷力可根據客戶需求定制。

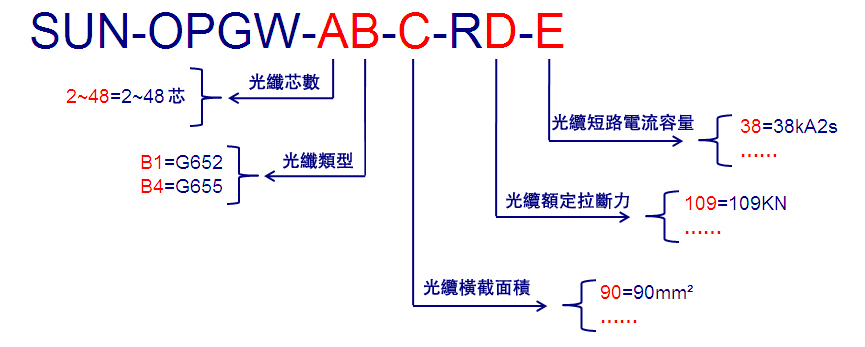

  • 例:SUN-OPGW-24B1-90-R109-38
    OPGW室外光纜;24芯,G652D光纖;橫截面積:90mm2,額定拉斷力:109KN,短路電流容量:38kA2s

  • ● 架空地線
    ● 電力通信系統
