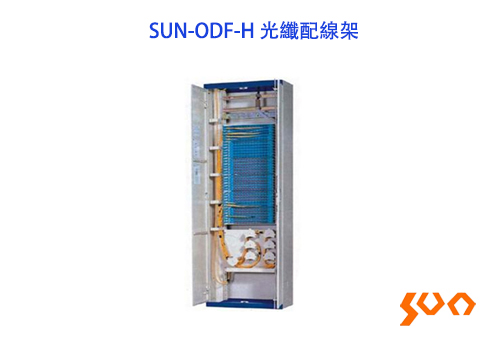

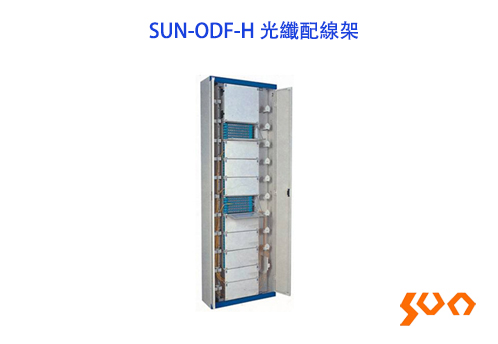

SUN-ODF-H光纖配線架

型號: SUN-ODF-H

504/576/720芯;壹體式熔纖盤 ODF 單元體; 高度2~2.6米

    主要特點

  • 採用靜電噴塗工藝
  • 常規可安裝FC方形、SC和SC型雙芯LC三種適配器
  • 可靠的光纖保護功能、靈活的機架固定和接地裝置
  • 實現跳線管理的規範化
  • 描述
  • 規格
  • 訂購信息
  • 應用
  • 常見問題解答
  • 產品視頻
  •   Sun Telecom的SUN-ODF-H系列光纖配線架可用於光纖通信系統中局端主幹光纜的熔接和分線,可以方便地實現光纜熔接後的保護以及光纖跳線的盤線和整理,是中心機房中主要的的配線連接設備。

  • 技術指標
    項目 參數
    型號 SUN-ODF-HA SUN-ODF-HD
    最大芯數 504/576/720 504/576
    箱體材質 冷軋板(1.2mm 厚)
    適配器類型 SC、SC型雙芯LC或FC方形(ST、FC小D可定制)
    絕緣電阻 1000 @500V(直流)
    高壓防護接地裝置與機架間耐壓
    VD.C/1min
    ≥3000 不擊穿,無飛弧。
    產品尺寸(mm 600(寬)×2000(高)×300 (深)
    600(寬)×2200(高)×300 (深)
    600(寬)×2600(高)×300 (深)
    840(寬)×2000(高)×300 (深)
    840(寬)×2200(高)×300 (深)
    產品重量(kg 68/72/90 98.5/105

    標準配件

    型號 SUN-ODF-HA504 SUN-ODF-HA576 SUN-ODF-HA720 SUN-ODF-HD504 SUN-ODF-HD576
    序號 產品 單位 數量
    1 光纖配線架 1 1 1 1 1
    2 光纖保護管 1 1 1 1 1
    3 熱縮保護套管 504 576 720 504 576
    4 紮帶 42 48 60 42 48

  • 產品編號 產品名稱 產品描述
    SUN-ODF-HA504 光纖配線架 最大容量504芯;高度2米;不含一體式熔纖盤
    SUN-ODF-HA576 光纖配線架 最大容量576芯;高度2.2米;不含一體式熔纖盤
    SUN-ODF-HA720 光纖配線架 最大容量720芯;高度2.6米;不含一體式熔纖盤
    SUN-ODF-HD504 光纖配線架 最大容量504芯(配“SUN-ODF-HD-MU72”72芯ODF單元體的情況下);高度2米;不含ODF單元體
    SUN-ODF-HD576 光纖配線架 最大容量576芯(配“SUN-ODF-HD-MU72”72芯ODF單元體的情況下);高度2.2米;不含ODF單元體
    SUN-ODF-HD-MU12 ODF單元體 12芯;SC/FC(方形)面板,不含適配器;用於SUN-ODF-HD系列光纖配線架
    SUN-ODF-HD-MU24 ODF單元體 24芯;SC/FC(方形)面板,不含適配器;用於SUN-ODF-HD系列光纖配線架
    SUN-ODF-HD-MU48 ODF單元體 48芯;SC/FC(方形)面板,不含適配器;用於SUN-ODF-HD系列光纖配線架
    SUN-ODF-HD-MU72 ODF單元體 72芯;SC/FC(方形)面板,不含適配器;用於SUN-ODF-HD系列光纖配線架
    SUN-ODF-H-T 一體式熔纖盤 12芯;SC/FC(方形)面板,不含適配器;用於SUN-ODF-HA系列光纖配線架或SUN-ODF-HD-MU系列ODF單元體

  • ● FTTH光纖到戶系統
    ● 電信網路
    ● CATV網路
    ● 局域網等
